تعليمات تأريض نظام VM600 May 21,2025

يجب توصيل جميع أنظمة الأجهزة والتحكم المستخدمة في محطة الطاقة بدقة بالأرض. "الأرض" هو نقطة مرجعية شائعة، تُعرف بأسماء مختلفة عند استخدامها في ظروف مختلفة. في تصميم خزانات TSI، يوجد تأريض وقائي وتأريض إشارة لتجنب تداخل الضوضاء. يمكن لنظام التأريض الصحيح أن يمنع التداخل الخارجي بفعالية، ويعزز موثوقية أجهزة القياس، ويقلل عوامل مثل التداخل الناتج عن النظام نفسه. يُعد هذا ضمانًا مهمًا لتقنية الحماية. قد يُسبب التأريض الضعيف أو نقاط التأريض غير المناسبة تداخلًا كهربائيًا كبيرًا في النظام، مما يؤثر على دقته. بالإضافة إلى خزانات TSI، يُعد نظام TSI للتوربينات البخارية نظام قياس متعدد النقاط للمعدات والهياكل واسعة النطاق. لذلك، من الضروري تجنب تكوين تأريض متعدد النقاط لإنشاء حلقة أرضية. أثناء عملية تصحيح أخطاء النظام، يجب فحص كل وصلة واختبارها قبل إجراء تصحيح أخطاء التشغيل.
من بين وحدات الطاقة الحرارية والدورة المركبة والطاقة النووية واسعة النطاق التي توفرها شركة Topteng Technology Trading Co., Ltd، فإن العلامات التجارية الشائعة لأنظمة أجهزة المراقبة هي نظام بنتلي 3500 ، نظام EPRO ATG6500 و نظام قياس الاهتزاز VM600 ستشرح هذه المقالة بإيجاز تصميم التأريض والتحقق من صحة علامة Vibrao-meter ليتمكن المستخدمون من الرجوع إليها أثناء تصحيح الأخطاء أو استكشاف الأخطاء وإصلاحها. يُرجى متابعة هذا الحساب الرسمي باستمرار. سننشر لاحقًا متطلبات التأريض ذات الصلة لعلامات TSI الأخرى.

1. يتم تأريض طرف حماية إدخال الإشارة لنظام VM600MK1 بالإطار
إذا كانت شركتك تستخدم MPC4/IOC4T منتجات سلسلة MK1 من Vibrao-Meter، قيمة المقاومة بين أطراف Shield لإشارات الإدخال الستة لـ IOC4T اللوحة وإطار الهيكل أقل من 1Ω. يتم اختبار هذا العمل قبل مغادرة المصنع، ويمكن إعادة اختباره أثناء تصحيح الأخطاء في الموقع.

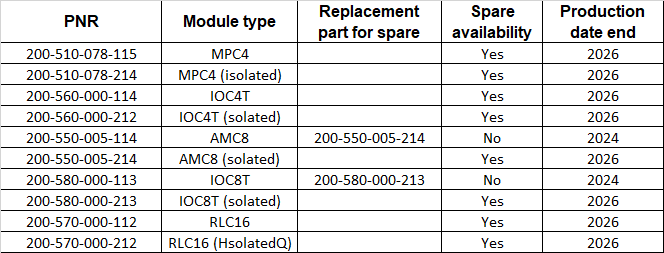

بالإضافة إلى ذلك، ولأسبابٍ مثل نفاد المواد الخام، تم إصدار إشعار رسمي بإيقاف إنتاج هذه السلسلة من المعدات. في حال احتياج شركتكم لأي قطع غيار، يُرجى التواصل مع شركة توبتنغ للتجارة التكنولوجية المحدودة.

ملاحظة: هذا العرض مخصص فقط لمعداتنا شائعة الاستخدام. لمزيد من المعلومات حول تعليق الإنتاج، يُرجى التواصل مع الشركة المصنعة الداعمة أو الوكيل المعتمد.

2. إشارة الإدخال لـ MPC4/IOC4 MK2 وحدة المراقبة والحماية مؤرضة بشكل منفصل

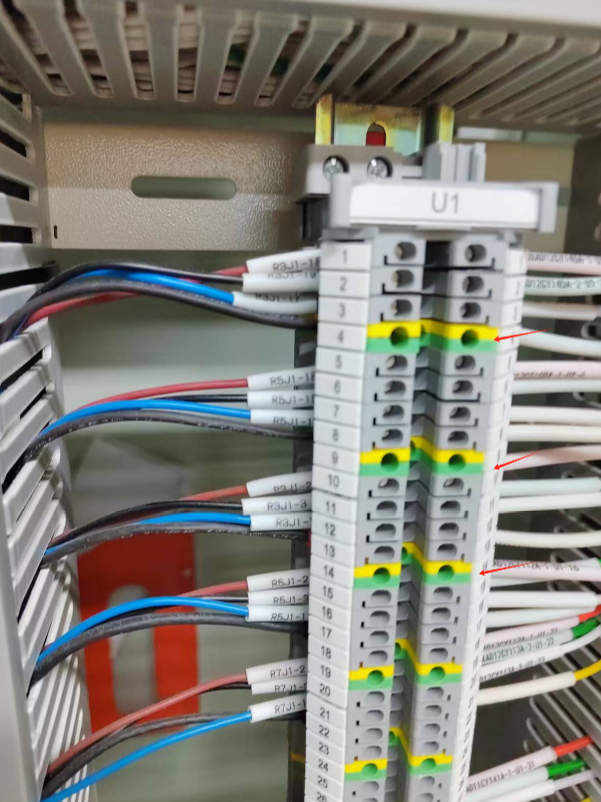

إذا كانت شركتك تستخدم منتجات سلسلة MPC4/IOC4MK2 من أجهزة قياس الاهتزاز، فيتم توصيل قضيب النحاس الأرضي للخزانة عبر سكة الخزانة على الطرف المحمي لمدخل الخزانة، ويجب أن تكون المقاومة بينهما أقل من 1Ω. كما هو موضح بالسهم الأحمر في الشكل 1.

الشكل 1 مخطط تخطيطي لـ MPC4/IOC4 MK2 يتم توصيل المنتج بقضيب النحاس الأرضي للخزانة من خلال سكة الخزانة

3. تم تأريض غلاف إطار VM600

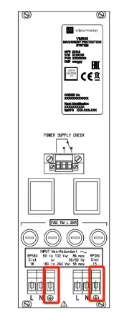

تقع نقطة تأريض هيكل نظام VM600 عند نقطة التأريض عند طرف إدخال الطاقة للهيكل. كما هو موضح في الشكل 2، عند الموضع المحدد باللون الأحمر، حيث يتم توصيله بقضيب التأريض النحاسي لخزانة TSI، يجب أن تكون مقاومة التأريض أقل من 1Ω. يُختبر هذا العمل قبل مغادرة المصنع، ثم يُصحح ويُعاد اختباره في الموقع.

الشكل 2 موضع تأريض غلاف الإطار

4. متطلبات التأريض أثناء تركيب وتوصيل أجهزة الاستشعار
1) مستشعر التيار الدوامي
يُستخدم مستشعر التيار الدوامي بشكل رئيسي لقياس إشارات مثل الاهتزاز النسبي، وإزاحة العمود، وطور المفتاح، والتمدد التفاضلي. يوضح الشكل 3 مخطط التركيب والتوصيل الكهربائي.

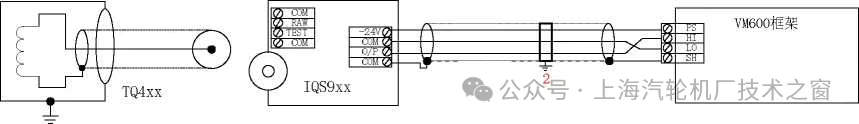

الشكل 3 مخطط تخطيطي لتوصيلات وتأريض مستشعر التيار الدوامي
متطلبات التأريض:
يتشارك غلاف مستشعر التيار الدوامي الأرض مع غلاف الماكينة من خلال حامل التثبيت ولا يتطلب تأريضًا إضافيًا.
طبقة الحماية لكابل التوصيل من طرف COM الخاص بمضخم الصوت المسبق اي كيو اس 9 اكس اكس يجب توصيل كابل الطاقة بإطار VM600 بطرف الحماية لقناة إدخال الإشارة. يجب تركيب قضيب تأريض عند مدخل الخزانة، ويتم التأريض هنا. يجب على معهد التصميم تصميم كابل محمي ثلاثي النواة. أثناء التركيب، يجب تركيب مُضخِّم الصوت المسبق في صندوق الأطراف من خلال لوحة قاعدة عازلة.
يتم تثبيت شريط التأريض في الخط الوارد لخزانة TSI لتأريض إطار نظام VM600.

2) مستشعر التسارع
تستخدم وحدات الطاقة الحرارية الكبيرة أجهزة استشعار التسارع لقياس الاهتزاز المطلق لأغطية المحمل، وتكون إشارة خرجها عبارة عن تيار ثنائي السلك.
هناك طريقتان لاستخدام مستشعر التسارع. إحداهما توصيل خرج المضخم المسبق مباشرةً بإطار TSI عبر كابل لقياس الاهتزاز المطلق على جانب التوربين، كما هو موضح في الشكل 4. ثم يتم توصيل نوع آخر من خرج المضخم المسبق بإطار TSI بعد مروره عبر شبكة العزل لقياس الاهتزاز المطلق على جانب المولد، كما هو موضح في الشكل 5.

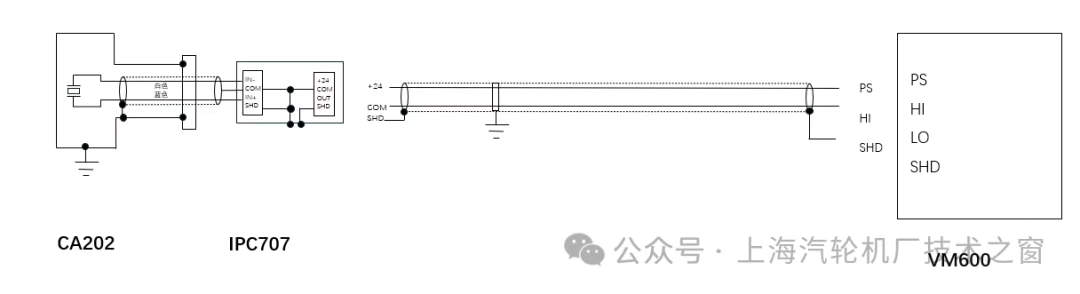

الشكل 4 مخطط تخطيطي لتوصيل وتأريض مستشعر التسارع بدون شبكة عزل

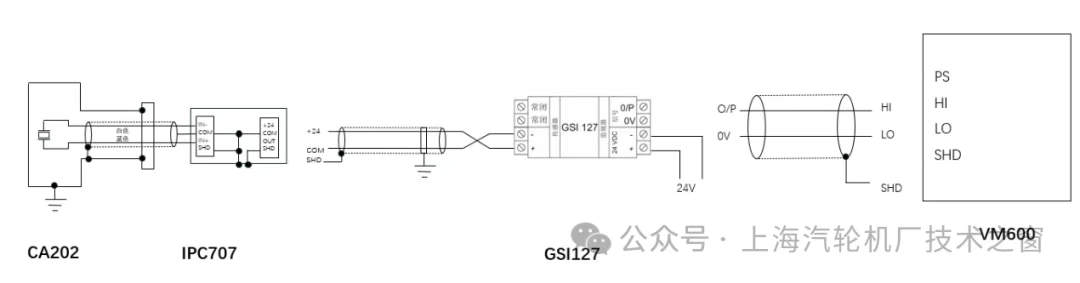

الشكل 5 مخطط تخطيطي لتوصيل وتأريض مستشعر التسارع مع شبكة العزل


متطلبات التأريض:

جانب المجس: يتم تأريض غلاف المجس بسطح الماكينة من خلال مسامير التثبيت ولا يتطلب الأمر تأريضًا إضافيًا.
جانب مكبر الصوت المسبق: الغلاف المعدني (الموصل) لـ اي بي سي 707 متصل بمنفذي "COM" و"SHD". لذلك، اي بي سي 707 يمكن تركيبه وتشغيله مع أو بدون اتصال كهربائي مباشر بين IPC707 وGND.
جانب شبكة العزل: لا ينبغي توصيل طبقة الحماية لكابل النقل من دائرة "جانب المستشعر" بـ جي اس اي 127 جهاز عزل كهربائي ("درع مفتوح"). على العكس، يجب توصيل كابل النقل من دائرة "جانب الشاشة" بحامل التأريض القسري عند مدخل الخزانة (الذي يحتوي على جي اس اي 127 ). ال جي اس اي 127 لا يتطلب جهاز العزل الكهربائي تأريضًا، ولا ينبغي تأريضه على سكة DIN الخاصة به. مخرج شبكة العزل إلى إطار VM600 موصول بالأسلاك داخل الخزانة. في حال الحاجة إلى أسلاك إضافية، يُرجى التواصل مع قسم المبيعات في شركة شنغهاي توربين ووركس.
على جانب الخزانة: طبقة الحماية لكابل التوصيل من الطرف SH للمضخم المسبق اي بي سي 707 يجب توصيل كابل الطاقة بإطار VM600 بطرف الحماية لقناة إدخال الإشارة. يجب تركيب قضيب تأريض عند مدخل الخزانة، ومنه يتم التأريض.

3) مستشعر السرعة
وحدات الدورة المركبة تستخدم مستشعرات السرعة بشكل أكبر، كما هو موضح في الشكل 6.

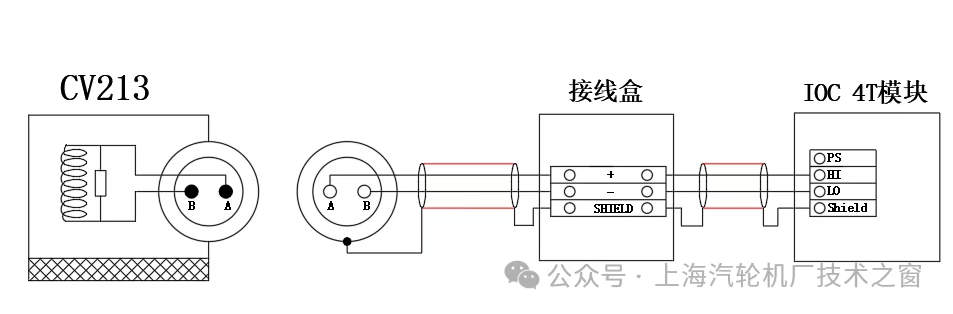

الشكل 6 مخطط الأسلاك لـ CV213


متطلبات التأريض:
جانب المجس: عزل كهربائي مدمج؛
يتم تثبيت شريط التأريض في الخط الوارد لخزانة TSI لتأريض إطار نظام VM600.


4) مستشعر التوسع المطلق
يُستخدم مستشعر التمدد المطلق لقياس قيمة التمدد الحراري. مخرجه عبارة عن إشارة تيار. يوضح الشكل 7 توصيل المستشعر وتأريضه.

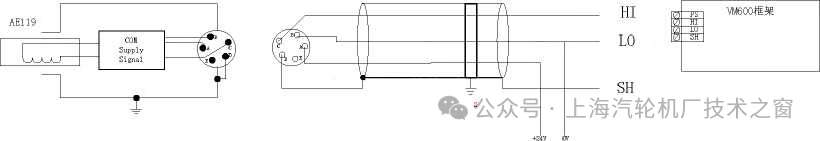

الشكل 7 مخطط تخطيطي لتوصيلات وتأريض مسبار تمدد الأسطوانة


متطلبات التأريض:
جانب المجس: يتم تأريض غلاف المستشعر مع قياس سطح الماكينة من خلال مسامير التثبيت، ولا يتطلب الأمر تأريضًا إضافيًا.
يجب توصيل طبقة الحماية لكابل التوصيل من المستشعر إلى إطار VM600 بطرف الحماية لقناة إدخال الإشارة. يجب على معهد التصميم تصميم كابل محمي ثلاثي النواة.
يتم تثبيت شريط التأريض في الخط الوارد لخزانة TSI لتأريض إطار نظام VM600.


5) CV211 مستشعر الاهتزاز بالواط + تي إس جي 202 جهاز الإرسال

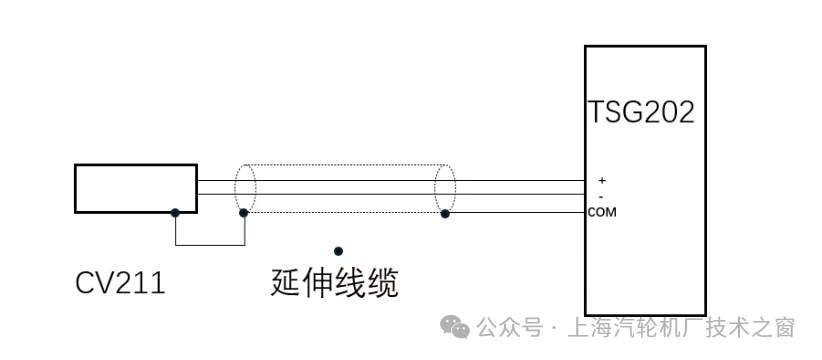

CV211 هو مستشعر سرعة مغناطيسي-كهربائي، استُخدم سابقًا لقياس اهتزازات المحامل في بعض توربينات البخار النووية وبعض الآلات المساعدة. يعتمد قياس اهتزازات المحامل على جهاز استشعار + جهاز إرسال، ويتصل بجهاز إرسال اهتزازات المحامل. تي إس جي 202 عبر كابل مباشر. يظهر مخطط التوصيل في الشكل 8.

متطلبات التأريض:
جانب المستشعر: CV211 مصنوع من مادة غلاف من الفولاذ المقاوم للصدأ، متصل بالجهاز عبر براغي من الفولاذ المقاوم للصدأ، ويتشارك معه نفس الأرضية، مما يلغي الحاجة إلى تأريض إضافي. جانب جهاز الإرسال: تي إس جي 202 يتم تشغيل جهاز إرسال الاهتزاز بواسطة 24 فولت ومُغلَّف بعازل من مادة البولي أميد. لا تتطلب الأجهزة الميدانية التي تعمل بجهد أقل من 36 فولت تأريضًا وقائيًا إلا في حال وجود متطلبات خاصة.

الشكل 8 مخطط الأسلاك لجهاز الإرسال CV211+TSG202


6) مستشعر التيار الدوامي WW00X + جهاز إرسال TSW/TWW/TIW
استُخدم مستشعر التيار الدوامي WW00X + جهاز الإرسال TSW/TWW/TIW سابقًا لمراقبة اهتزاز العمود وإزاحته والطور الرئيسي لبعض توربينات البخار النووية. يعتمد المستشعر على كابل توصيل مباشر، ويتصل بجهاز الإرسال عبر رأس توصيل. يوضح الشكل 9 الرسم التخطيطي.
متطلبات التأريض: جانب المستشعر: غلاف WW00X مصنوع من الفولاذ المقاوم للصدأ، ومتصل بالجهاز عبر خيوط من الفولاذ المقاوم للصدأ. يتشارك الجهاز نفس الأرضية، ولا يتطلب أي تأريض إضافي.
جانب جهاز الإرسال: يعمل جهاز إرسال الاهتزاز TSW/TWW/TIW بجهد ٢٤ فولت، ومادة غلافه بولي أميد (معزول). لا تتطلب الأجهزة الميدانية التي تعمل بجهد أقل من ٣٦ فولت تأريضًا وقائيًا إلا في حال وجود متطلبات خاصة.

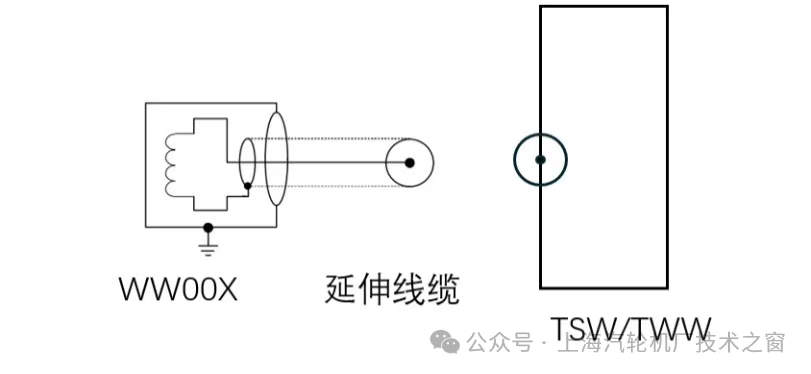

الشكل 9 مخطط الأسلاك لجهاز الإرسال WW00X +TSW/TWW/TIW

7) CE620 مستشعر التسارع + نظام المراقبة والحماية VM600
ال CE620 يُستخدم مستشعر التسارع لمراقبة اهتزازات المحامل المساعدة في بعض وحدات الطاقة النووية. يتكون من مستشعر + كابل تمديد + وحدة مراقبة وحماية VM600. يوضح الشكل 10 الرسم التخطيطي.
متطلبات التأريض:
جانب المستشعر: يتقاسم غلاف مستشعر التيار الدوامي الأرض مع غلاف الماكينة من خلال دعامة التثبيت ولا يتطلب تأريضًا إضافيًا.
على جانب الخزانة: يجب تركيب شريط نحاسي أرضي في خط الإدخال لخزانة TSI لتأريض الإدخال.

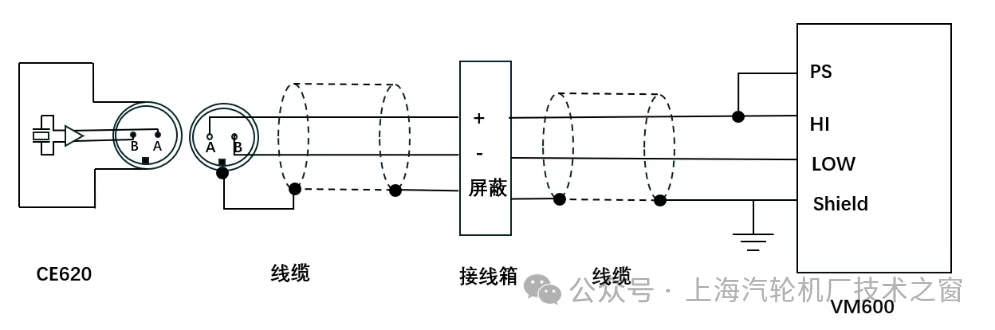

الشكل 10 مخطط تخطيطي للأسلاك والتأريض CE620

5. تأريض خزانة TSI
يجب توصيل خزانة TSI بشكل موثوق بقضيب التأريض النحاسي في الموقع. يجب أن تكون مقاومة التأريض بين أي جزء معدني من خزانة TSI وهيكل إطار VM600 وقضيب التأريض النحاسي أقل من 1Ω.

يتم توصيل شريط النحاس الأرضي للخزانة بنظام التأريض في الموقع، ويجب ألا تتجاوز مقاومة التأريض لنظام التأريض في الموقع 1Ω.
