ما الملحقات المضمنة في عتاد AC 800M؟

ما الملحقات المضمنة في عتاد AC 800M؟ Jul 03,2026

وحدات المعالج AC 800M

وحدات المعالج المركزي

تتوفر عدة وحدات معالج مركزي تختلف من حيث قوة المعالجة وحجم الذاكرة ودعم التكرار. تم تجهيز كل وحدة معالج مركزي بمنافذ Ethernet مدمجة للتواصل مع وحدات التحكم الأخرى وللتفاعل مع المشغلين والمهندسين والمديرين والتطبيقات ذات المستوى الأعلى.

يمكن تهيئة هذه المنافذ للعمل بتكرار في الحالات التي تكون فيها الإتاحة ذات أهمية قصوى. كما أنه مزود بمنفذين RS-232C يمكن استخدامهما للاتصال من نقطة إلى نقطة مع أدوات البرمجة/تصحيح الأخطاء ومع أنظمة وأجهزة تابعة لجهات خارجية.

وحدات الاتصال والإدخال/الإخراج
يمكن إضافة عدد من وحدات الاتصال والإدخال/الإخراج إلى كل وحدة معالج مركزي، على سبيل المثال:
• منافذ RS-232C إضافية
• DeviceNet
• Ethernet IP
• Foundation Fieldbus HSE/H1
• IEC 61850
• MasterBus 300
• MODBUS TCP
• OPC UA
• PROFIBUS DP, PROFINET IO
• S100 I/O
• S800 I/O
• S800L I/O
• S900 I/O
• S800 on Ethernet
• Select I/O

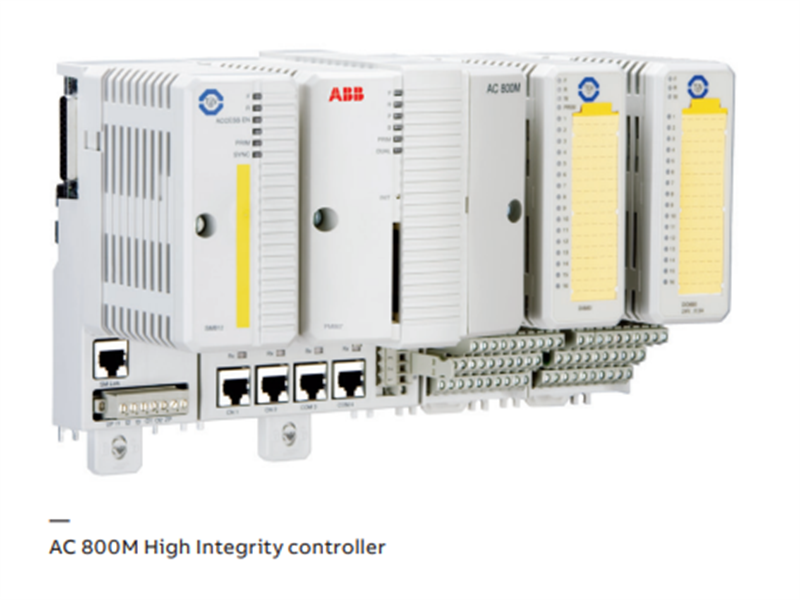

وحدات التحكم AC 800M HI مصنفة SIL3 ومعتمدة وفق IEC 61508 وحاصلة على شهادات TÜV و ISASecure.

يمكن تهيئة وحدة التحكم AC 800M باستخدام 800xA Control Builder. وعند تهيئته باستخدام 800xA Control Builder يصبح AC 800M جزءاً متكاملاً بإحكام من System 800xA.

1. وحدة المعالج والتكوينات الأساسية

الميزات / المعالجات	PM866A	PM867	SM812	PM891
وحدة المعالج	PM866AK01 يشمل: وحدة معالجة PM866A واحدة والعناصر الاختيارية المطلوبة PM866AK02 يشمل: 2 PM866AK01	PM867K01 يشمل: 1 معالج PM867 والعناصر الاختيارية المطلوبة PM867K02 يشمل: 2 PM867K01	SM812K01 يشمل: 1 SM812	PM891K01 يشمل: 1 معالج PM891 والعناصر الاختيارية المطلوبة PM891K02يشمل: 2 PM891K01
وحدة تحكم عالية السلامة	لا	نعم	نعم	لا
تردد الساعة	133 MHz	133 MHz	133 MHz	450 MHz
نوع المعالج	MPC866	MPC866	MPC866	MPC8270
ذاكرة Flash PROM لتخزين البرامج الثابتة	4 MB	18 MB	4 MB	16 MB
ذاكرة فلاش لتخزين التطبيق والبيانات	نعم	لا	لا	نعم

2. الذاكرة والأداء

الميزات / وحدات المعالجة المركزية	PM866A	PM867	SM812	PM891
الذاكرة (RAM) من 5.1 FP4	64 MB	64 MB	64 MB	256 MB
ذاكرة RAM المتاحة للتطبيق	51.389 MB	46.559 MB	-	208.985 MB
دعم تكرار وحدة المعالجة المركزية	نعم	نعم	نعم	نعم
وقت التبديل في التكوين الأحمر. تكوين.	الحد الأقصى 10 مللي ثانية	الحد الأقصى 10 مللي ثانية	الحد الأقصى 10 مللي ثانية	الحد الأقصى 10 مللي ثانية
الأداء، 1000 عملية منطقية (a:=b and c)	0.09 مللي ثانية	0.09 مللي ثانية	-	0.043 مللي ثانية
زمن الدورة لكل برامج التطبيق	حتى 1 مللي ثانية	10 مللي ثانية (وحدات تحكم HI Integrity)	10 مللي ثانية	حتى 1 مللي ثانية

الطراز	رقم الصنف	الوصف والمواصفات	محتويات العبوة
PM866AK01	3BSE076939R1	وحدة المعالج (133 ميغاهرتز و 64 ميغابايت)	• 1 قطعة PM866A، CPU • 1 قطعة TP830، لوحة قاعدة، العرض = 115 مم • 1 قطعة TB850، مُنهي CEX-bus • 1 قطعة TB807، مُنهي ModuleBus • 1 قطعة TB852، مُنهي RCU-Link • 1 قطعة بطارية لنسخ احتياطي للذاكرة (4943013-6) • لا تتضمن رخصة
PM866AK02	3BSE081637R1	وحدات المعالج الاحتياطية المزدوجة (133 MHz و 64 MB)	• 2 قطع PM866A، وحدة المعالجة المركزية • 2 قطع TP830، لوحة قاعدة، العرض = 115 مم • 2 قطع TB807، مُنهي ناقل ModuleBus • 1 قطعة TK850، كابل توسعة CEX-bus • 1 قطعة TB851، كابل RCU-Link • 2 قطع بطارية لنسخ احتياطي للذاكرة (4943013-6) • لا تتضمن رخصة

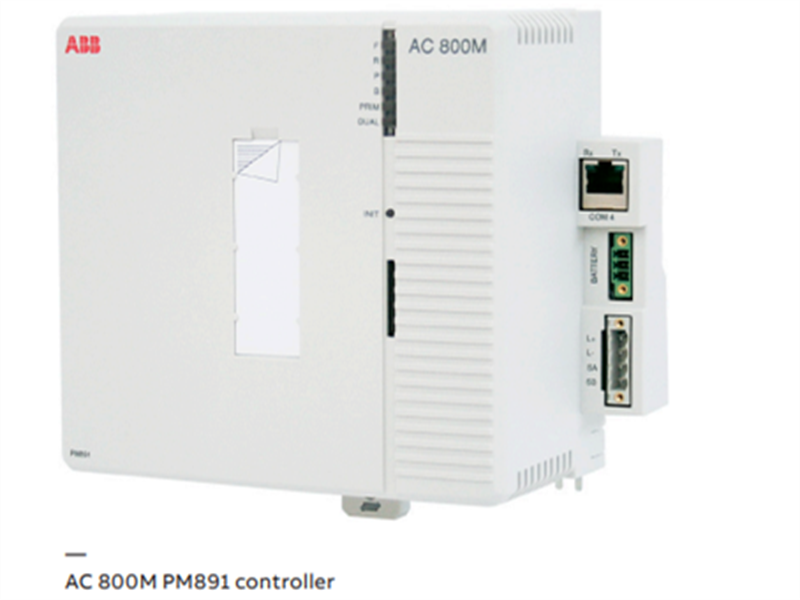

PM891K01	2PAA122489R1	وحدة المعالج (450 MHz و 256 MB)	• 1 قطعة وحدة المعالج PM891 (CPU) • 1 قطعة TB850، مُنهي CEX-bus • 1 قطعة TB853، مُنهي وصلة التحكم RCU • لا تتضمن رخصة
PM891K02	2PAA122490R1	وحدة المعالج الاحتياطية المزدوجة (450 MHz و 256 MB)	• 2 قطع وحدة المعالج PM891K01 • 1 قطعة TK850V007 كابل تمديد CEX-bus • 1 قطعة TK855 كابل بيانات RCU • 1 قطعة TK856 كابل وصلة تحكم RCU • لا تتضمن رخصة ملاحظة: لا يتم تضمين BC810K02 في هذه المجموعة. من أجل جعل الاستبدال أثناء التشغيل ممكنًا، يلزم BC810K02 ويجب طلبه بشكل منفصل.
PM867K01	3BSE076355R1	وحدة المعالج HI (سلامة عالية) (133 MHz و 64 MB) معتمد لـ SIL3	• 1 قطعة PM867، وحدة المعالجة المركزية • 1 قطعة TP830، لوحة قاعدة، العرض = 115 مم • 1 قطعة TB850، مُنهِي ناقل CEX-bus • 1 قطعة TB807، مُنهِي ModuleBus • 1 قطعة TB852، مُنهِي RCU-Link • 1 قطعة بطارية لنسخ احتياطي للذاكرة (4943013-6) • لا توجد رخصة مرفقة
PM867K02	3BSE081638R1	وحدات معالج احتياطية HI (133 ميغاهرتز و 64 ميجابايت) معتمدة لـ SIL3	• 2 قطعةPM867، وحدة معالجة مركزية • 2 قطعةTP830، لوحة قاعدة، العرض = 115 مم • 2 قطعةTB807، مُنهِي ModuleBus • 1 قطعةTK850، كابل توسيع CEX-bus • 1 قطعةTB851، كابل RCU-Link • 2 قطعةبطارية لنسخ احتياطي للذاكرة (4943013-6) • لا توجد رخصة مرفقة
SM812K01	3BSE072270R1	وحدة معالج أمان معتمدة لـ SIL3 (تُستخدم مع PM857 و PM863 و PM867)	• 1 قطعة SM812، وحدة أمان • 1 قطعة TP868، لوحة قاعدة، العرض = 60 مم • 1 قطعة TK852V10، كابل وصلة مزامنة

لا يتم تضمين أي مقالات، مثل الكابلات أو المحاور أو المفاتيح وما إلى ذلك، لشبكة التحكم في هذا السعر. يرجى الرجوع إلى دليل المنتج AC 800M للحصول على العناصر الموصى بها. ومع ذلك، فإن عناصر شبكة 800xA الخاصة بنا مضمنة في كتالوج المنتج هذا في الجزء الخلفي ابتداءً من الصفحة 108.

تتوفر مكونات الشبكة الموصى بها في قائمة أسعار شبكات 800xA. لمزيد من التفاصيل، يرجى الاتصال بـ sales6@nseauto.com
