9. 3500/50 وحدة عداد دورات المحرك

وحدة قياس سرعة الدوران 3500/50 هي وحدة ثنائية القنوات تستقبل إشارات من مستشعرات التيار الدوامي أو المستشعرات المغناطيسية (ما لم يُذكر خلاف ذلك) لتحديد سرعة العمود، أو تسارع الدوار، أو اتجاه دورانه. تقارن هذه الوحدة هذه القياسات بنقاط إنذار قابلة للبرمجة من قِبل المستخدم، وتُصدر إنذارًا عند تجاوز نقطة الإنذار. يمكن برمجة وحدة قياس سرعة الدوران 3500/50 باستخدام برنامج تهيئة الإطار 3500، ويمكن تهيئتها إلى أربعة أنواع مختلفة:

1. مراقبة السرعة، وإنذار نقطة الضبط، وإنذار نطاق السرعة

2. مراقبة السرعة، وإنذار نقطة الضبط، ومؤشر السرعة الصفرية

3. مراقبة السرعة، وإنذار نقطة الضبط، وإنذار تسارع الدوار

4. مراقبة السرعة، وإنذار نقطة الضبط، ومؤشر الرجوع للخلف

يمكن تهيئة جهاز 3500/50 لتوفير إشارات الطور الرئيسية للوحة الخلفية لإطار 3500 لاستخدامها من قبل شاشات عرض أخرى، مما يلغي الحاجة إلى وحدة طور رئيسية منفصلة داخل الإطار. كما يتميز جهاز 3500/50 بوظيفة تثبيت الذروة؛ حيث يمكنه تخزين أعلى سرعة، أو أعلى سرعة انعكاس، أو عدد مرات الانعكاس التي حققها الجهاز على الإطلاق (بحسب نوع القناة المُختار). ويمكن للمستخدم إعادة ضبط هذه الذروات.

ملاحظات التطبيق
• لا تُستخدم وحدات عداد دورات المحرك في سيارات بنتلي نيفادا بمفردها أو كمكون في أنظمة التحكم في السرعة أو أنظمة الحماية من السرعة الزائدة.

• لا توفر وحدات عداد دورات المحرك في سيارات بنتلي نيفادا حماية احتياطية أو سرعة استجابة لأنظمة التحكم في السرعة أو أنظمة الحماية من السرعة الزائدة.

• تُستخدم المخارج التناظرية التناسبية فقط لجمع البيانات أو تسجيل الرسوم البيانية أو عرضها. بالإضافة إلى ذلك، فإن نقطة ضبط تحذير السرعة مخصصة لأغراض التنبيه فقط.

• لا تستخدم المستشعرات المغناطيسية خيار الانعكاس لأن هذه المستشعرات لا توفر حافة واضحة لدائرة الكشف عند السرعات المنخفضة، مما قد يتسبب في ظهور مؤشرات انعكاس خاطئة.

• لا يُنصح باستخدام المستشعرات المغناطيسية لخيار السرعة الصفرية لأن هذه المستشعرات لا توفر حافة واضحة لدائرة الكشف عند السرعات المنخفضة.

تستقبل كل وحدة قياس سرعة الدوران إشارات من مستشعر تيار دوامي واحد أو اثنين أو مستشعرات مغناطيسية، بنطاق إشارة من +10.0 فولت إلى -24.0 فولت. يتم تقييد الإشارات خارج هذا النطاق داخليًا داخل الوحدة. إعدادات نقاط الإنذار: يمكن ضبط إنذارات المستوى 1 بواسطة مقياس سرعة الدوران لكل قيمة مقاسة. بالإضافة إلى ذلك، يمكن ضبط إنذارات المستوى 2 بناءً على أي قيمتين من قياسات مقياس سرعة الدوران. يتم تكوين جميع نقاط الإنذار بواسطة البرنامج. نقاط الإنذار قابلة للتعديل، وعادةً ما يتم ضبطها ضمن نطاق من 0% إلى 100% من النطاق الكامل. يمكن برمجة تأخيرات الإنذار بواسطة البرنامج وضبطها كما يلي:

الإنذار 1: من 1 إلى 60 ثانية، فاصل الضبط هو ثانية واحدة؛

الإنذار الثاني: من ثانية واحدة إلى 60 ثانية، فاصل الضبط 0.1 ثانية. دلالات مصابيح LED في اللوحة الأمامية مماثلة لدلالات الوحدات المذكورة سابقًا.

يوضح الرسم التخطيطي التالي المنظر الأمامي لوحدة مقياس سرعة الدوران والمنظر الخلفي لعدة وحدات إدخال/إخراج.

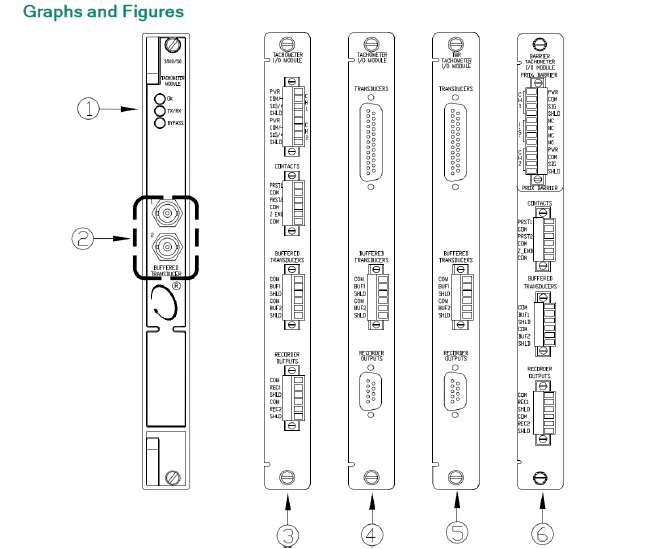

1. مؤشرات LED للحالة -- 133388-02
2. مخارج محول الطاقة المخزنة
3. وحدة الإدخال/الإخراج، النهايات الداخلية-- 133442-01
4. وحدة الإدخال/الإخراج، نهايات خارجية - 133434-01
5. وحدة الإدخال/الإخراج، TMR، نهايات خارجية - 133450-01
6. وحدة الإدخال/الإخراج، حاجز داخلي، نهايات داخلية - 136703-01

10. 3500/53 وحدة كشف السرعة الزائدة
يُعد نظام الكشف الإلكتروني عن السرعة الزائدة في نظام الفحص الميكانيكي من سلسلة بنتلي نيفادا 3500 نظامًا موثوقًا للغاية وسريع الاستجابة مزودًا بوحدة قياس سرعة دوران احتياطية، وهو مصمم خصيصًا لحماية الآلات من السرعة الزائدة. يمكن استخدام وحدة 3500/53 لتشكيل نظام تصويت ثنائي أو ثلاثي (موصى به). يتطلب إطار 3500 لتثبيت نظام الكشف عن السرعة الزائدة مصدر طاقة احتياطي.

تستقبل كل وحدة كشف السرعة الزائدة إشارة من مستشعر التيار الدوامي أو المستشعر المغناطيسي، بنطاق إشارة دخل يتراوح بين +10.0 فولت و-24.0 فولت. يتم تقييد الإشارات خارج هذا النطاق داخل الوحدة. مناسبة لمستشعر التيار الدوامي Bentley Nevada 3300 مقاس 8 مم، ومستشعر التيار الدوامي عالي الحرارة (HTPS) مقاس 16 مم، ومستشعرات التيار الدوامي 7200 مقاسات 5 مم، 8 مم، 11 مم، و14 مم، ومستشعر التيار الدوامي RAM 3300، أو المستشعر المغناطيسي.

معاني مصابيح LED (الصمام الثنائي الباعث للضوء) في اللوحة الأمامية:

مؤشر LED OK: يشير إلى أن وحدة 3500/53 تعمل بشكل طبيعي.

مؤشر LED للإرسال/الاستقبال: يشير إلى أن وحدة 3500/53 تتصل بوحدات أخرى داخل إطار 3500.

مؤشر التجاوز: يشير إلى أن وحدة 3500/53 في وضع التجاوز.

مؤشر LED لوضع الاختبار: يشير إلى أن وحدة 3500/53 في وضع الاختبار.

مؤشر LED للتنبيه: يُشير إلى حدوث حالة إنذار وتفعيل المرحل المرتبط بها. خرج مُخزن مؤقتًا للمستشعر: تحتوي كل وحدة على موصل محوري في الأمام لخرج مُخزن مؤقتًا. كل موصل محمي من قصر الدائرة والتفريغ الكهروستاتيكي. بالنسبة للسرعة، يمكن ضبط مستويات الإنذار (نقاط الضبط) أسفل أو أعلى من القيمة المحددة. بالإضافة إلى ذلك، يمكن ضبط نقطة ضبط للسرعة عند تجاوز السرعة المحددة. يتم تكوين جميع نقاط ضبط الإنذار بواسطة البرنامج. نقاط الإنذار قابلة للتعديل، وعادةً ما تكون ضمن نطاق 0-100% من النطاق الكامل. تأخير زمني للإنذار: أقل من 30 مللي ثانية عند الترددات التي تزيد عن 300 هرتز. لمزيد من المعلومات حول الوظائف الأخرى، يُرجى الرجوع إلى دليل تشغيل وصيانة نظام الحماية من السرعة الزائدة 3500/53.

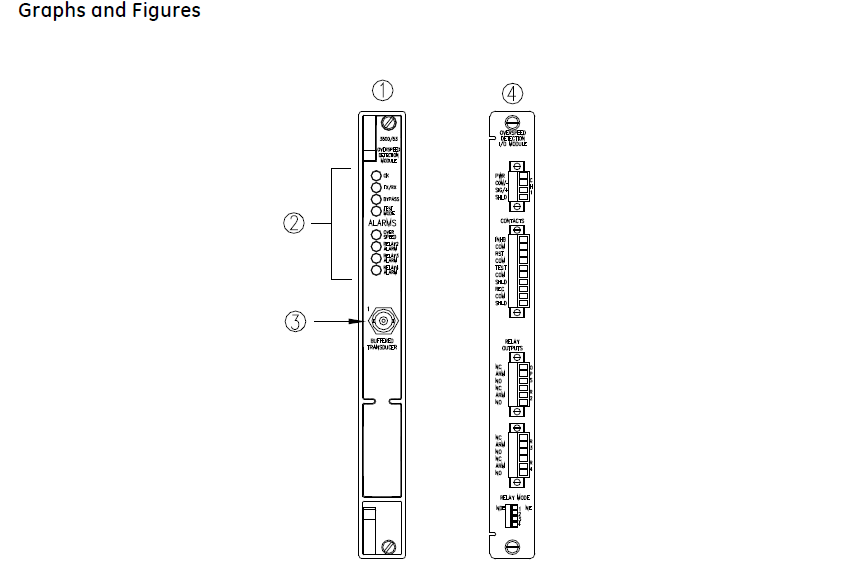

1) الوحدة الرئيسية، المنظر الأمامي. 133388-01
2) مؤشرات الحالة الضوئية
3) خرج محول الطاقة المُخفَّف. يوفر خرجًا غير مُصفَّى لمحول الطاقة. الخرج محمي من قصر الدائرة.
4) وحدة الإدخال/الإخراج، منظر خلفي. 133396-01

11. 3500/32 مليون وحدة ترحيل رباعية القنوات

وحدة الترحيل رباعية القنوات هي وحدة كاملة الارتفاع توفر أربعة مخارج ترحيل. يمكن وضع أي عدد من وحدات الترحيل رباعية القنوات في أي من الفتحات الموجودة على يمين وحدة واجهة البيانات العابرة. يمكن برمجة كل مخرج من مخارج وحدة الترحيل رباعية القنوات بشكل مستقل لتنفيذ منطق التصويت.

يحتوي كل مرحل مستخدم في وحدة المرحلات ذات 4 قنوات على منطق تشغيل الإنذار.

تعتمد برمجة منطق محرك الإنذار على منطق "و" و"أو"، ويمكنها استخدام مدخلات الإنذار (حالات التنبيه والخطر)، أو "غير موافق"، أو وحدات معالجة الإشارات الفردية من أي قناة مراقبة أو أي مجموعة من قنوات المراقبة في الحامل. يمكنك برمجة محرك الإنذار هذا لتلبية احتياجات تطبيقك باستخدام برنامج تهيئة الحامل 3500.

معاني مؤشرات LED في اللوحة الأمامية:

مؤشر LED (الصمام الثنائي الباعث للضوء): يومض عندما تعمل الوحدة بشكل طبيعي.

مؤشر LED للإرسال/الاستقبال: يستخدم للإرسال والاستقبال؛ يومض عندما يكون الاتصال بين هذه الوحدة والوحدات الأخرى في الإطار طبيعيًا.

مؤشر إنذار LED: يومض عندما تكون قناة الترحيل في حالة إنذار.

نوع المرحل: مرحلان أحادي القطب مزدوج الرمية (SPDT) متصلان معًا لتشكيل مرحل مزدوج القطب مزدوج الرمية (DPDT).

الختم: راتنج إيبوكسي محكم الإغلاق؛ عمر التلامس 100000 دورة عند 5 أمبير، 24 فولت تيار مستمر أو 120 فولت تيار مستمر.

وضع التشغيل: يمكن تحديد كل قناة بواسطة مفتاح لتكون غير نشطة بشكل طبيعي أو نشطة بشكل طبيعي.

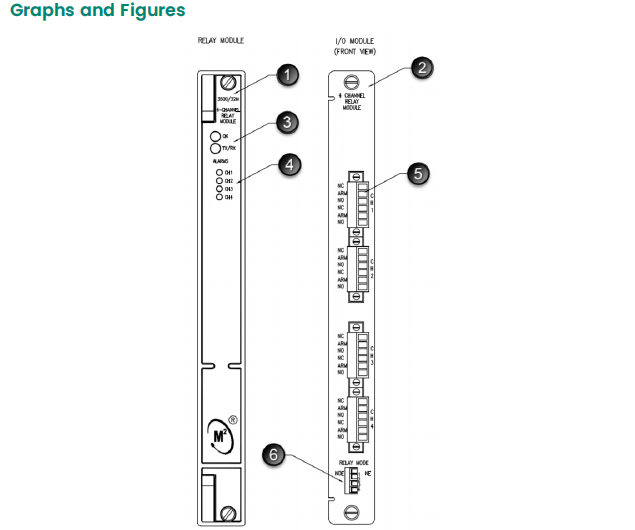

1. وحدة الترحيل -- 149986-02
2. وحدة الإدخال/الإخراج -- 125720-01
3. مؤشرات LED للحالة
4. مصابيح LED لقناة الترحيل
5. نقاط تلامس المرحل
6. مفتاح اختيار وضع المرحل
