نظام المراقبة VM600

تجميع معياري قائم على اللوحة الخلفية. يمكن تركيب وحدات المراقبة في أي من الفتحات الـ 12 المتاحة. الوحدات قابلة للاستبدال أثناء التشغيل دون فقدان بيانات التكوين.

» 19 بوصة، ارتفاع 6U ( ABE040 / ABE042 )
» هيكل من الألومنيوم المتين
» خيارات التركيب الداخلي أو على اللوحة
تدعم اللوحة الخلفية ناقل VME، والناقل التناظري، وناقل السرعة، وناقل الترحيل المفتوح
وحدة أو وحدتان لتزويد الطاقة ( RPS 6U )
وحدة معالجة مركزية واحدة
12 وحدة حماية للآلة ( MPC 4 )، وحدات المراقبة التناظرية (AMC 8)، أو وحدات مراقبة الحالة ( CMC 16 )

18 وحدة ترحيل ( RLC 16 )

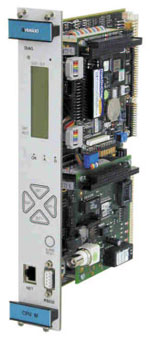

وحدة المعالجة المركزية (CPU M)
تعمل وحدة المعالجة المركزية كوحدة تحكم في الشبكة وبوابة اتصال لنظام VM600.

يتولى إدارة بيانات التكوين ووظائف الاتصال لجميع الوحدات.

تشمل مزاياها ما يلي:
» انخفاض مخزون قطع الغيار
» متطلبات تدريب مبسطة
» عملية مرنة

بحسب متطلبات النظام، يمكن تركيب وحدة المعالجة المركزية بشكل مستقل في الجزء الأمامي من الهيكل.

أو يمكن استخدامه بالتزامن مع بطاقات الإدخال/الإخراج IOC N.
يمكن تهيئة الهيكل بأكمله عبر الإيثرنت.
شاشة عرض البيانات LCD
الاتصال التسلسلي Modbus RTU
اتصال Modbus TCP عبر الإيثرنت
اتصال إخراج البيانات

وحدة حماية متصلة بالإنترنت قابلة للتكوين بالكامل بواسطة البرمجيات. تتضمن وظائف التصفية والتكامل/التمايز.

تتبع الترتيب (السعة والطور المتزامنان)، (MPC 4)
أجهزة إنذار عالية ومنخفضة القيمة لحالات التحذير والخطر. يتم تركيبها في الفتحات الأمامية لحامل VM600.

» تقنية معالجة الإشارات الرقمية المتقدمة في الوقت الحقيقي
» 4 مداخل ديناميكية ومدخلان للسرعة
» نظام الاختبار الذاتي والتشخيص؛ نظام OK
» أطراف إخراج إشارة BNC الخام على اللوحة الأمامية
» يوفر الطاقة لمقاييس التسارع، ومجسات التيار الدوامي، ومعظم مضخمات الصوت الأولية لأجهزة قياس الاهتزازات
» إعدادات التنبيه التكيفي والإنذار بالخطر
» يمكن لأي قناة مراقبة أي معلمة ديناميكية للآلة

مدخل التيار المستمر: من 0 إلى +20 فولت، أو من 0 إلى -20 فولت، أو من 0 إلى 25 مللي أمبير
مدخل التيار المتردد: ±10 فولت أو ±8 مللي أمبير، من 0.1 إلى 10 كيلو هرتز
ترشيح الترددات العالية، والمنخفضة، والنطاقية؛ من 6 إلى 60 ديسيبل/أوكتاف
مرشح التتبع: Q=28 (قيمة Q ثابتة)، من 0.13 هرتز إلى 10 كيلوهرتز
الطلبات من الدرجة الثالثة، والنصف، والأولى، والثانية، والثالثة، والرابعة
الفجوة/الموضع (أنظمة التيار الدوامي): من التيار المستمر إلى 1 كيلو هرتز

وحدة تزويد الطاقة (RPS 6U)
وحدة تزويد طاقة عالية الأداء لهيكل VM600.

» مدخلات التيار المتردد والتيار المستمر
متوافق مع ناقل VME
نطاق جهد دخل واسع
» الحماية من الحمل الزائد وقصر الدائرة
» يدعم التكرار
» متوافق تمامًا مع معايير التوافق الكهرومغناطيسي

مدخلات التيار المستمر النموذجية: 24 أو 48 أو 72 أو 110 فولت
مدخلات التيار المتردد النموذجية: 110/230 فولت
من -25 درجة مئوية إلى +65 درجة مئوية
استقرار بنسبة ±0.2%

بطاقة مراقبة الحالة (CMC 16)
وحدة ذكية للغاية لجمع البيانات لأنظمة مراقبة الحالة.

يقوم بجميع وظائف مراقبة الحالة (ولكنه لا يقوم بوظائف حماية الآلة).

يقوم بمعالجة الإشارات رقميًا باستخدام تحويل فورييه السريع (FFT). قابل للتكوين بالكامل بواسطة البرمجيات.

16 قناة للإدخالات الديناميكية أو الثابتة.
يمكن تهيئة القنوات الأربع الأولى كمدخلات Keyphasor.
يمكن تهيئة القنوات الـ 12 المتبقية كمدخلات لمتغيرات العملية.
يدعم تحليل التردد الثابت وتتبع الطلبات.
تحتوي كل قناة على مرشحات مضادة للتشويش قابلة للبرمجة ومحول تناظري رقمي (ADC).
قابلة للاستبدال أثناء التشغيل بالكامل.
يحتوي على ثلاثة مؤشرات LED لحالة التشغيل على اللوحة الأمامية.

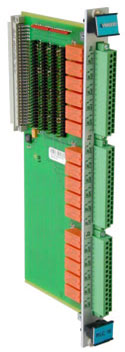

بطاقة ترحيل النظام VM600 (RLC 16)
مخارج مرحلات قابلة للبرمجة اختيارية؛ مصممة لتلبية جميع المتطلبات الوظيفية عندما تكون المرحلات الموجودة على بطاقة IOC4T غير كافية.

يتم تركيبها في الجزء الخلفي من هيكل VM600.

» 16 مرحلًا
» أطراف إدخال على الطراز الأوروبي
» قابل للتبديل السريع

الحد الأقصى للتيار: 0.35 أمبير/محول تناظري رقمي، 5 أمبير/محول تناظري متردد
أقصى جهد: 300 فولت تيار مستمر، 250 فولت تيار متردد
الطاقة: 100 واط (1250 فولت أمبير)
